產品特色
- J2161A/J2102B 使在示波器上進行金標準的2端口分流-通過電力分配網絡阻抗測量成為可能
- 100Hz – 500MHz 的典型測量帶寬，阻抗低至1毫歐
- 適用於具有 FRA 功能的示波器——Tektronix 系列 5/6（需要 5-PWR 或 6-PWR 軟件）、Rohde & Schwarz、Keysight、Siglent 等
產品說明
現在，您可以在 Tektronix 系列 6 示波器上進行“金標準”PDN測量。Picotest J2161A 有源分配器啟用了2端口分流-通過阻抗測量，並且可以配合 J2102B 共模變壓器或 J2113A 差分放大器（用於斷開地迴路）使用。這兩個注入器（分配器和變壓器）的組合使您能夠在頻率範圍內測量低至1毫歐的阻抗，涵蓋從100Hz到超過500MHz的帶寬。測量的帶寬取決於示波器的能力。
.jpg)

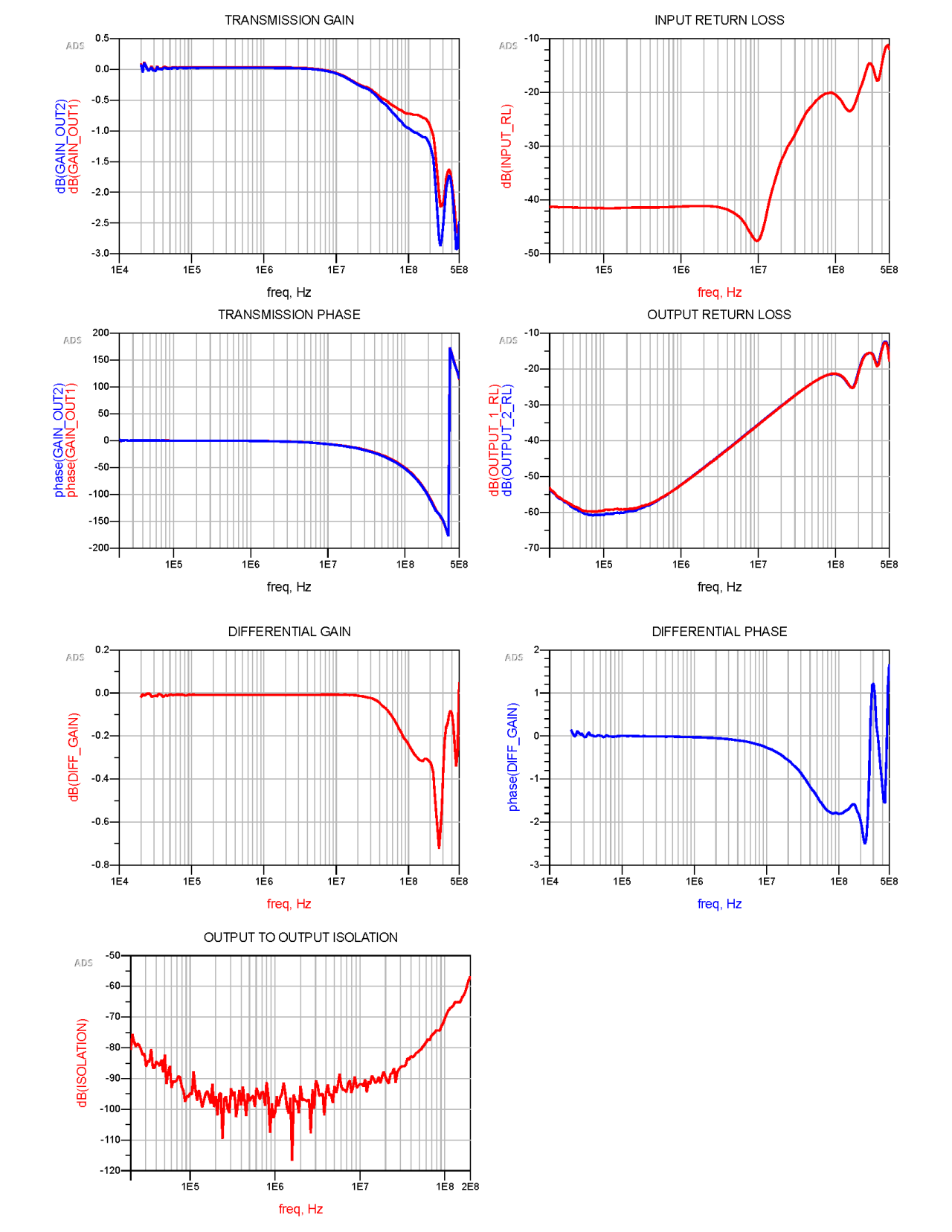

| Specifications | |
| Characteristic | Typical |
| Uncalibrated Insertion Loss | < 100MHz 1dB. >100MHz - 500MHz 3dB |
| Input Return Loss (typical) | < 100MHz < -20dB >100MHz - 500MHz 12dB |
| Output Return Loss (typical) | < 100MHz < -20dB >100MHz - 500MHz 12dB |
| Gain | 1 |
| Out to Out Isolation | >75 dB (up to 100MHz) |
| Maximum Input Voltage | 2Vpk DC+AC |
| Temperature Range | 0 ~ 50°C |
| Maximum Altitude | 6000 Ft |
| Absolute Maximum Voltage (input or output) | 2.5V pk DC+AC into 50Ohms |
注意:為避免設備損壞和/或人員的嚴重傷害或死亡，請遵守使用不超過最大額定值的限制
產品內容
- J2161A 雙向寬帶有源分配器一台
- J2171A 高PSRR穩壓適配器一台
- 使用手冊
- 1年保固
