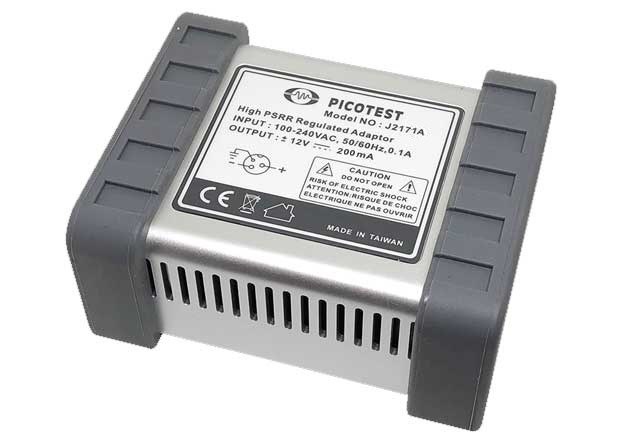

J2171A 高PSRR穩壓適配器

請注意，J2170B 已被 J2171A 取代

• 適用於 J2110A、J2111A、J2112A、J2113A 和其他 Picotest Injectors
•  通用交流輸入電壓 100V-240V，適用於全球範圍
• +/-12V 200mA輸出
• 超高的雜訊壓懸比 (PSRR)
• 低噪、低干擾
• 極低的輸出阻抗

產品說明

該電源結合了世界通用電壓（100至240伏特）和兩個高性能的線性穩壓器。

儘管市面上許多現有的電源供應器可以提供通用輸入電壓和12伏特的輸出電壓，但它們的性能遠不及 J2171A。大多數開關式穩壓器在100千赫及以上的頻率會產生明顯的紋波。這種紋波會穿過內部運算放大器（op-amp）降噪的PSRR，對於許多應用來說可以被接受，但並不理想。典型的開關式電源供應器，或一般線性穩壓器，在40兆赫范圍內具有較高的輸出阻抗，這是由於輸出電容器的等效串聯電感（ESL）和控制回路的特性所致。

為解決這類問題，J2171A 采用了分立設計方法，提供非常低的輸出阻抗，並且與大型陶瓷分離電容器一起使用時，性能相對穩定，而且其PSRR遠高於一般現有的設備。

規格

Caution: To avoid equipment damage and/or severe injuries or death ensure that the absolute maximum ratings are observed and not exceeded at all times.
